雷達測量

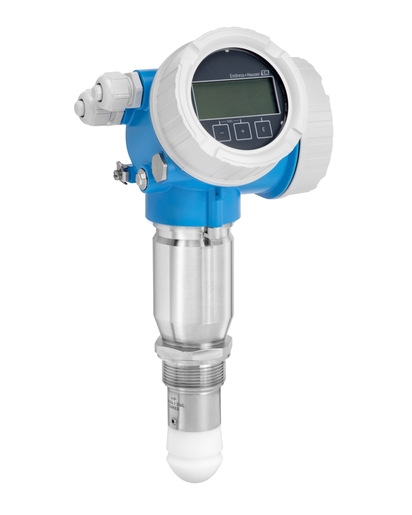

Micropilot FMR67

標準傳感器采用80 GHz技術，滿足最高料位測量要求

Micropilot FMR67是首臺設計符合IEC 61508國際功能安全標準的80 GHz雷達。采用水滴式天線、改進型集束效果以及更小的發射角特別適用于狹小料倉的測量。FMR67適用于連續非接觸式的粉狀至顆粒狀固體散料料位測量。此外，FMR67還配備了Heartbeat Technology (心跳技術)智能傳感器功能。

產品規格參數

測量精度

+/- 3 mm (0.12 in)

過程溫度

-40…+200 °C

(-40…+392 °F)

最大測量距離

125 m (410 ft)

主要接液部件

PTFE、316L

調節裝置：鋁

優勢

硬件和軟件設計符合IEC 61508標準，在冗余結構系統中可以實現最高安全性SIL3

Heartbeat Technology (心跳技術)確保設備在其整個生命周期內經濟、安全運行

HistoROM數據管理理念實現快速簡便的調試、維護和診斷

小波束角和多路回波跟蹤算法確保在安裝有干擾物的容器中的測量具有最高可靠性

創新的水滴式天線采用PTFE材質，具有最高系統適用性

80 GHz雷達能夠更加便捷地集成至過程中，降低了設計工作量

世界上最簡單的proof test用于SIL功能的理念

應用領域

Micropilot FMR67可以在自由空間中測量，最大量程為125 m，具有高度集中的波束角，適用于容器內有對個干擾物的應用。

過程連接：螺紋或法蘭

溫度：-40...+200°C (-40...+392°F)

壓力：–1...+16 bar (–14.5...+232 psi)

最大測量范圍：125 m (410 ft)

測量精度：±3 mm (0.12 in)

W波段：80GHz

提供國際防爆證書、SIL、船級認證、5點線性協議

特征和規格

連續料位測量

測量原理

固體物位雷達

特點/應用

可靠的非接觸式物位測量，適用高料倉、料堆，特別是存在許多內部裝置的大量程可靠和粘附介質測量

特點

Heartbeat Technology（心跳技術）

SIL 2/3，符合IEC 61508標準

多路回波跟蹤確保安全可靠

HistoROM

RFID位號，簡單識別

極小波束角

空氣吹掃連接

位置調節設備

電源/通信

兩線制（HART）

頻率

W波段（約80GHz）
